氣動伺服刻劃機

Pneumatic

servo engraving machine

     伺服刻劃機工作原理：操作人員按一定的規則將需刻印的字符和圖形輸入計算機,計算機控制刻印針按字符,圖形的軌跡移動,同時壓縮空氣使刻印針沖出一定距離,從而在工件上打出連續的字符和圖形。

設備由工業計算機、伺服打標機、伺服控制器、調節支架、專用定位工裝夾具等構成。

2.1、工業計算機

采用工業計算機，具有高穩定性和可靠性。配置：雙核\4G內存

\120G固態硬盤\集成聲卡\集成網卡\具備PCI擴展口\自帶并口打印端口

 2.2、智能化伺服打標機

  1）伺服電機，運轉更平穩，高速特性更好。

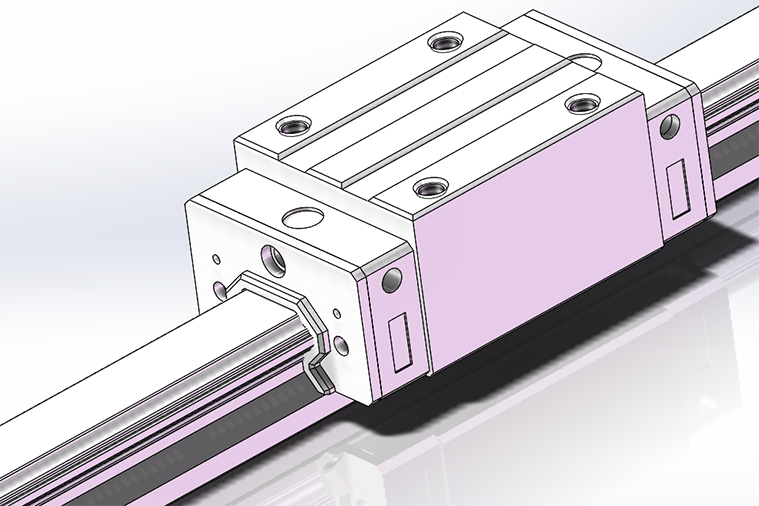

2）臺灣Hiwin高精度直線導軌、滾珠絲桿，精度高，伺服打標機每個方向采用雙導軌設計，減小了運行負荷，從而保證在高深度打標時字符不會變形。

3）美國Mac高頻電磁閥，反應時間不受壓力變化，動作快速，所標記的字體更加清晰美觀。

精密絲桿傳動，保證刻印精度。

2.3、伺服控制器

1）伺服控制器內置數顯屏,可顯示電機運行狀態及故障代碼，并可根據現場不同要求,設置電機運行參數。

2）針對工廠復雜的生產環境開發的B3C型程序控制電路板，可靠性高，抗電磁干擾能力強，并預留多個外部信號交換端，便于與PLC聯接。

1、打標機控制軟件采用Windows7 32位系統搭建，可與其它計算機通訊及聯網。

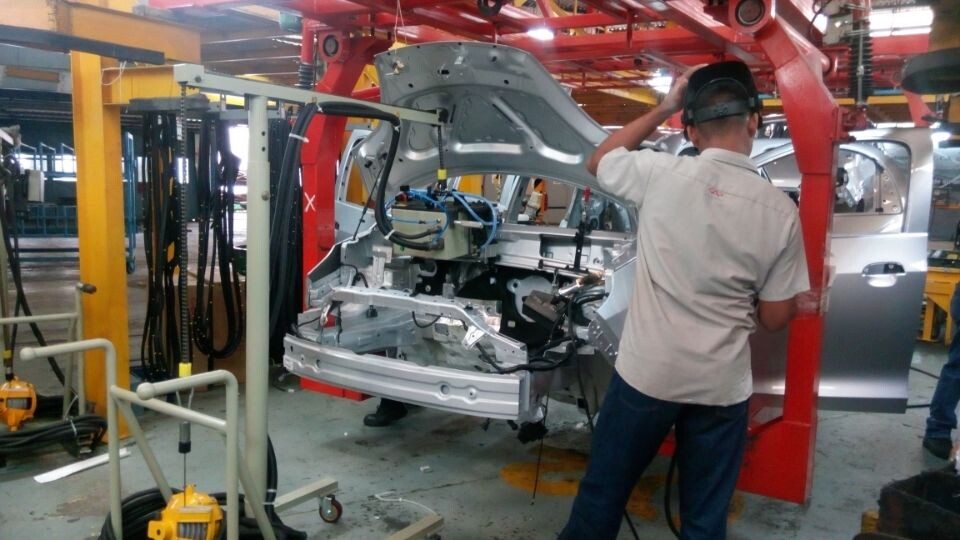

2、可自動進行日期、序列號（流水號）、VIN號及Datamatrix二維碼打印功能。

3、在打印范圍內中英文字符、阿拉伯數字、任意圖形的大小、位置用戶可隨意輸入、編排。

4、打印順序可人工調整，也可設計打印路線用于避開工件上的障礙物。

5、打印速度可按系統設定的檔數調節，也可人工微調，在保證工作效率的同時保證打印質量。

6、內置9種單線條字庫及可調用Windows字庫（多線字），也可由人工修改任意單線條字庫每一個字的字形，提高產品防偽能力。

7、打標系統具有對鍵盤輸入、條碼掃描錄入打印功能(需條碼掃描槍)或打印輸出條碼的功能(需條碼打印機)。

8、打標系統采用Microsoft Access數據庫，進行數據的存儲、查詢工作，能記錄用戶打標數據和打標時間等，具有重碼識別功能，并可以將打標內容輸出，以供其它系統調用。

9、     打標系統具有硬件測試功能，方便用戶檢測硬件故障。

10、打標系統兼容CAD、Coreldraw等專業軟件所繪制的圖形，并能在工件上打印出來。

11、打標系統可模擬顯示，直接在屏幕上顯示打號過程。

12、打標系統具有密碼驗證功能，禁止非工作人員非法操作。

13、打標系統具有網絡數據讀取打印功能。

14、打標系統具有用戶自定模擬回零點功能，在保證精度的同時可以減小因回零引起的時間浪費。

15、打標系統具有動態定位和對針功能，在輸入文字的同時就可以完成打印定位功能，方便用戶操作。

16、打標系統具有PLC信號端口，可與其它PLC設備相連接；

17、刻劃機頭可靈活安裝以適應不同的生產現場。

18、在軟件上進行了抗干擾及抗輻射設計，能適應各種惡劣的工作環境。

19、可根據要求定制專用功能。
